SCAN IM Series

SCAN-시리즈 모터 스테이지는 정립 현미경에서 매우 정밀한 샘플 자동 위치 이동 요구에 특히 적합합니다.

  최소 75 x 50 mm 에서 최대 600 x 600 mm 의 이송 범위를 가지며 이러한 시스템들은 현미경 검사 이외의 다양한 어플리케이션에서도 신뢰할만한 위치 이동을 수행합니다.

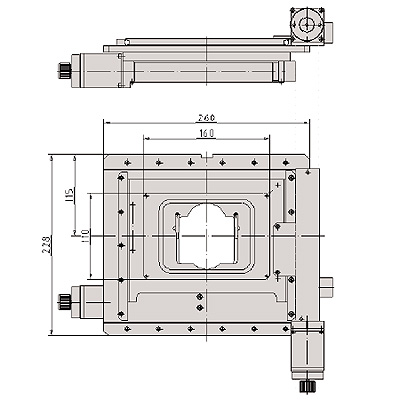

SCAN IM 120×100

이 스캐닝 스테이지는 도립형 현미경 (Inverted microscope)에 사용하기 위해 특별히 디자인 되었습니다.  단일 표준 글래스 슬라이드 75 x 25 mm (3″ x 1″)를 위한 인서트 프래임이 각 스테이지에 포함되어 있습니다.

SCAN IM 120 x 100 시리즈의 스캐닝 스테이지는 현재 모든 도립형 현미경에 사용 가능합니다.

Specifications

Travel range	120 x 102 mm (4.7″ x 4″ )
Repeatability	< 1 um*
Accuracy	+/- 3 um*
Resolution	down to 1.5 nm* ( 0.0015 um)
Motor	2-phase stepper motor
Max. travel speed	45mm/s, 1mm lead screw pitch
	90 mm/s, 2mm lead screw pitch
	180 mm/s, 4mm lead screw pitch
Weight	4,000g
Suitable for microscope	OLYMPUS : IX 51/71/81**
	OLYMPUS : IMT 2/ PMG 3/ PME3, IX 50/70, BX 50WI
	Zeiss : Axiovert IM 35, 100/135, 100/200, Axiovert 25
	Leica : DMIL, Labovert, Fluovert, DMIRB, TCS-NT
	Nikon : Eclipse TE 2000, Diaphot 200/300, Epiphot 200/300,
	Eclipse TE 200/300, Epiphot (TME)

* Specification은 Märzhäuser stage controller 를 사용할때에만 해당됨

 ** OLYMPUS IX 51/71/81 는 Stroke가 112 x 74 mm
