cell^TIRF
Cell^TIRF 소개

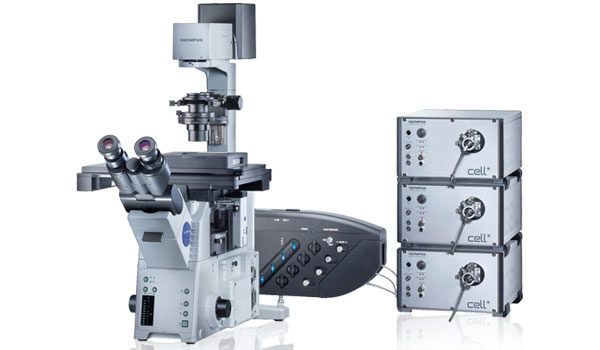

동시획득을 위한 OLYMPUS cell^TIRF Motorized Multicolor TIRFs

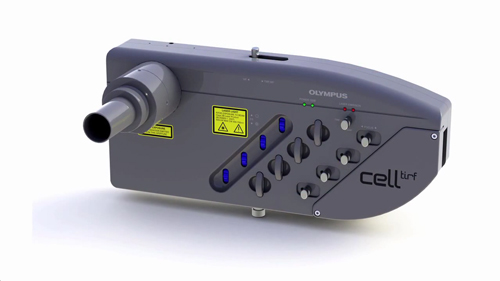

Objective-based TIRF microscopy 의 선도주자인 OLYMPUS는 multicolor TIRF 분야에서 중요한 도약을 발표하였습니다. 올림푸스 cell^TIRF 광원은 동시에 일어나는 이미지캡쳐를 위한 4개의 전동 채널들을 제공합니다. TIRF 매개변수들의 직관적인 소프트웨어 제어는 widefiled 형광과 TIRF 각도 및 끊김없는 이동의 즉각적인 설정과 확정을 가능하게 합니다. Cell^TIRF 광원으로 각 레이저파장은 최적으로 포커싱되고 각각의 각도는 개별적으로 설정, 다른 파장들이 같은 penetration depth를 가질수 있게 합니다. 사용자는 한번의 마우스 클릭으로 모든 레이져들의 계산된 penetration depths들을 미리 설정할 수 있습니다.
시스템은 개별적으로 모든 채널들로부터 TIRF 정보를 동시에 캡쳐하도록 각 레이저의 각도를 조절합니다.
특징 및 이득
Features and Benefits
| ● 유일한 진정한 동시 획득의 4 라인 시스템 |
| ● TIRF 각도의 전동 제어 |
| ● 정밀한 각도 조절 |

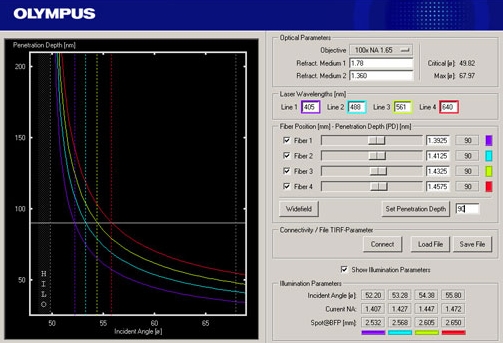

| ● Penetration depth의 소프트웨어 계산 |
| ● 소프트웨어 기반의 레이저 감쇠 기능 |
| ● 첫번째 레이저 라인의 통합된 Point FRAP 광학계 |
| ● 끊김없는 widefield/TIRF 스위칭 |
| ● NA 1.65 의 세계 최고의 6개의 전용 TIRF 렌즈 |
| ● 405 ~ 640nm 레이저 시스템 |
| – 최적의 파장을 선택할 수 있는 유연성 |
| ● 340nm 투과의 TIRF 와 widefield 혹은 100% widefield |
| ● 각 레이저 라인에 대한 25mm 필터 이용 |
| ● 각 레이저 라인에 대한 조절 가능한 Filed stop |
| ● 단단한 단일 알루미늄 프레임 |
| OLYMPUS cell^TIRF Publications |
| OLYMPUS cell^TIRF Gallery |
Specifications
| TIRF illuminator | Available laser Systems | 405nm, 445nm, 473nm, 488nm, 515nm, 532nm, 561nm, 594nm, 640nm |
| Laser coupling | FC or FC8 connector | |
| Field Number | FN11.8 | |
| Illuminator Body | Single Billet Aluminum | |
| Safety | Integrated Interlock | |
| Laser systems | Wavelengths | 405nm, 445nm, 473nm, 488nm, 515nm, 532nm, 561nm, 594nm, 640nm |
| Power | Laser system available up to 100mW | |
| Attenuation | Software control of laser intensity | |
| Imaging Shutter | High speed 1msec TTL shutters | |
| Safety | Integrated interlock | |
| Epi-Fluorescence | Light source | 100W Mercury, 75W Xenon, Metal halide. |
| Selection | TIRF/Brightfield or Brightfield only with 340nm transmission | |
| Field number | FN22 | |
| TIRF Objectives | 60X Objectives | |
| PLANAPON60XOTIRFM | PLANAPO 60X, NA 1.45, WD 0.1mm, Correction collar | |
| APON60XOTIRFM | APO 60X, NA 1.49, WD 0.1mm, Correction collar | |
| 100X Objective | ||
| PLAPO100XOTIRFM | PLANAPO 100X, NA 1.45 WD 0.10mm | |
| UAPON100XTIRF | UAPON 100X, NA 1.49 WD 0.09mm, Correction collar | |
| AP0100XO-HR-SP | APO 100X, NA 1.65, WD 0.10mm | |
| 150X Objectives | ||
| UAPON150XOTIRF | UAPO 150X, NA 1.45,WD 0.07mm,Correction collar | |
| Immersion Oil | Type-F | Low Auto Fluorescence Immersion oil |
| Coverslips | High Refractive Index | RI 1.78 Immersion oil for use with AP0100XO-HR-SP 1.65NA 100X objective |
| Compatible microscopes | ||
